江西聯智集成電路有限公司
高度集成 卓越性能 優化成本 領航創新
1. 關于聯智
2. 無線充電發射器
3. 無線充電接收器
4. 新品發布
關于聯智
資本狀況：
■ 注冊資本為 5000 萬美金；
■ 總投資為 1.5 億美金
■ 中韓合資企業
公司分布
■ 聯智引進了國內外高端人才且在 中國 及 韓國 設立
了研發中心
■ 擁有完善的運行體系及在 深圳 和 上海 設有辦事處
聯智布局
■ 江西省首家無晶圓廠芯片設計且提供高端應用芯
片整體解決方案的公司
■ 與南昌市政府合作建立芯片產品研發平臺
■ 建立自主的世界級芯片設計供應商
產品布局
做專業的芯 片 開 發 和 銷 售
電源類產品
無線充電芯片
電源管理芯片
整合型 MOS-FET
物聯網相關 產 品
低功耗藍牙芯片
觸控顯示交 互 類 產 品
觸控芯片
觸控顯示整合型芯片（ TDDI ）
其它整合型芯片及 IP 服務

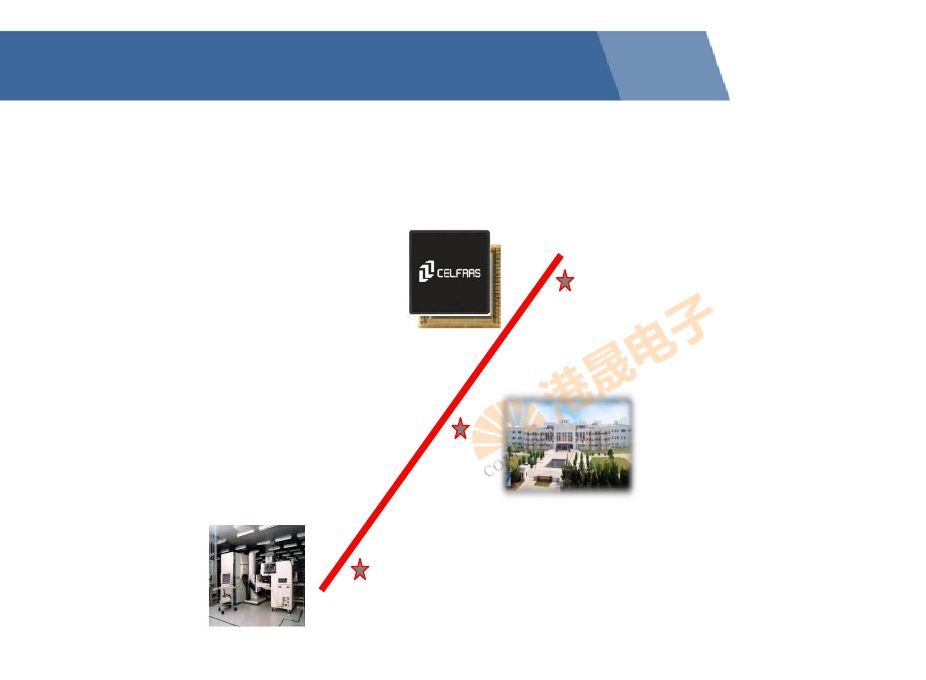

聯智發展方向
江西聯智于 2016 年開設 FT(Final Test) 生產線，旨在逐步實現測試，封裝和
生產的本地化。 它的最終目標是實現產品規劃，集成電路設計，封裝和 FT 生
產的集成化運作，并將自身打造成世界級的 IC 設計和工程的領導者。
階段 3: ~ 2018.12
集成 IC 設計和開發，產品規劃和 FT 服務
擁有完整的設計和開發能力，實現 IC 設
計，產品規劃和 FT 服務
的本地化和集成
階段 2 ： ~ 2017.06
逐步培養當地的 IC 相關硬件 / 軟件設計及工程人才
國外原型設計到本土應用的技術轉移
為高校人才提供獎學金以及優越的工作環境
通過在前沿的學術領域的產學研合作來保持聯智的技術發展
階段 1: ~ 2016.12
完成 IC 測試設備 FT （ Final Test ）產線建立
從韓國進口先進 FT 設備
關于聯智無線充電
高級專家團隊
Qi
認證團隊
一站式解決方案
7
大量量產經驗積累
聯智引進了一批在芯片設計及應用開發領域頗有經驗的高級專家及
高質量的研發團隊。
聯智在中國和韓國都有著專業的支持 Qi 認證團隊
協助客戶更快地通過認證
提供整體解決方案
提供定制需求的服務
聯智有著優秀的技術支持團隊
基于有著與全球頂級客戶的研發合作經驗。
聯智擁有專業設計的技術基礎，功能調試，性能檢測及量產
累計通過 Qi EPP 15W 認證產品 22 項，占 WPC EPP Tx 認證總量
20% 以上 （至 2018.7 ）
聯智服務體系 ( 一站式 )
聯智為客戶提供一站式的服務平臺，以服務為公司的核心價值觀，為客戶提供
最好的服務體系
軟件服務
1. 燈光設計， FOD 定制化
2. 輔助客戶設計底層驅動
3. Library 基礎上快速穩定化
4. 不斷升級兼容性
（新款手機、適配器）
IC
服務
1. 最新最全面的無線充 IC 供應
2. 強大的供應鏈保證客戶的穩
定供貨
3. 擁有技術：無線充電，放大
器，電源管理，充電協議等
硬件服務
1. 幫助客戶 layout
2. 幫助客戶調試樣機
3. 專門線圈研究團隊
認證服務
1.Qi 認證預掃服務
（具有 EPP 認證設備 Nok 9 ）
2. 專門認證團隊 ( 深圳、韓國）
生產服務
1. 試產 / 量產現場支持
2. 測試治具（生產，老化， 15W ）
3. 產線量產方案提供

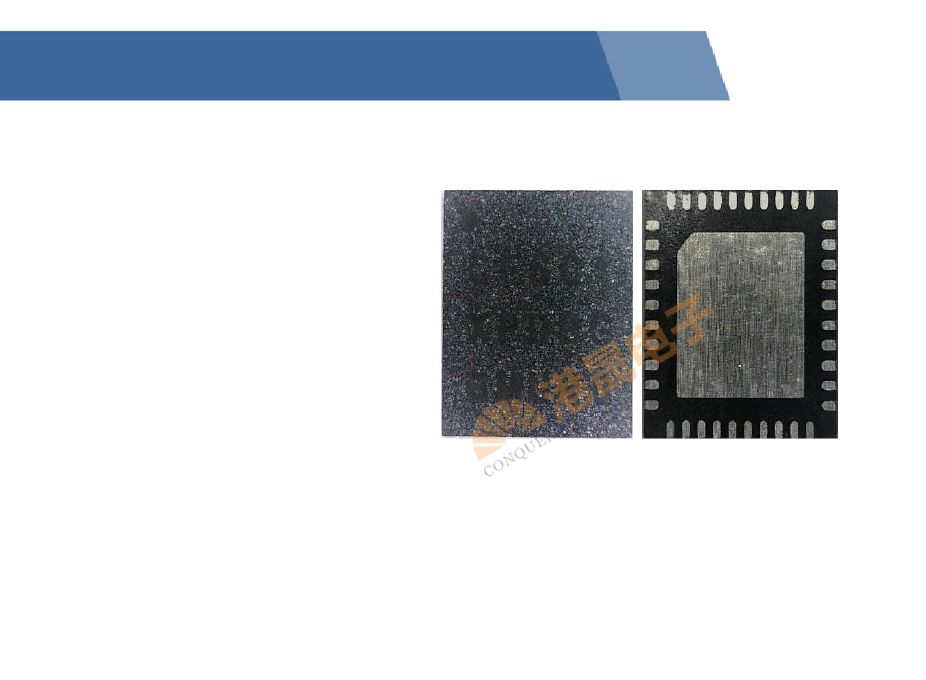

無線充電發射器： CWQ1000 Series 芯片概述
產品型號
CWQ1000
封裝： QFN （ 5mm X 5mm 40pin ）
產品特征
單芯片兼容 WPC 1.2.4 發射器
支持 5W BPP & 15W EPP
整體體統效率高達 90%
集成高效率 DC/DC 轉換器
內部保護電路 ( 過壓 / 流保護 , 熱關機）
支持 FOD 功能
支持 USB and AC 適配器 ( 輸入電壓范圍 4.25~21V)
雙向信道通訊 (FSK 調制 , ASK 解調 )
5mm X 5mm 40pin QFN (0.4mm pitch)

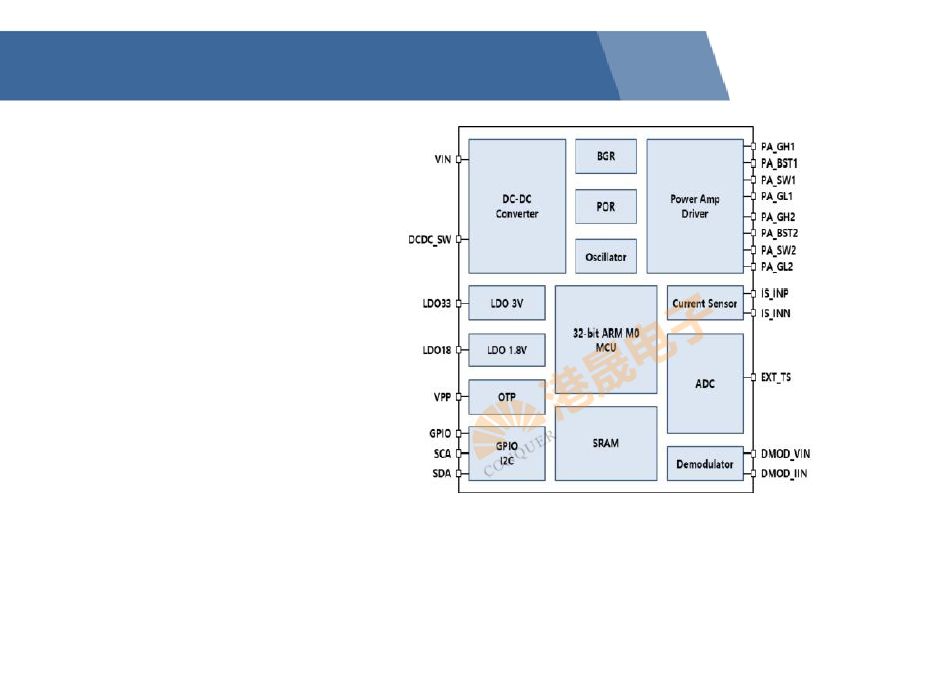

CWQ1000 Series 芯片框圖
高度集成無線充電
Tx
功能單元
集成電壓轉換及穩定模塊
內嵌電壓及電流檢測單元
集成功率放大驅動（ MOS 驅動）
信號解調單元
Q 因素檢測單元
集成溫度檢測及保護單元
常見 I/O 端口控制單元

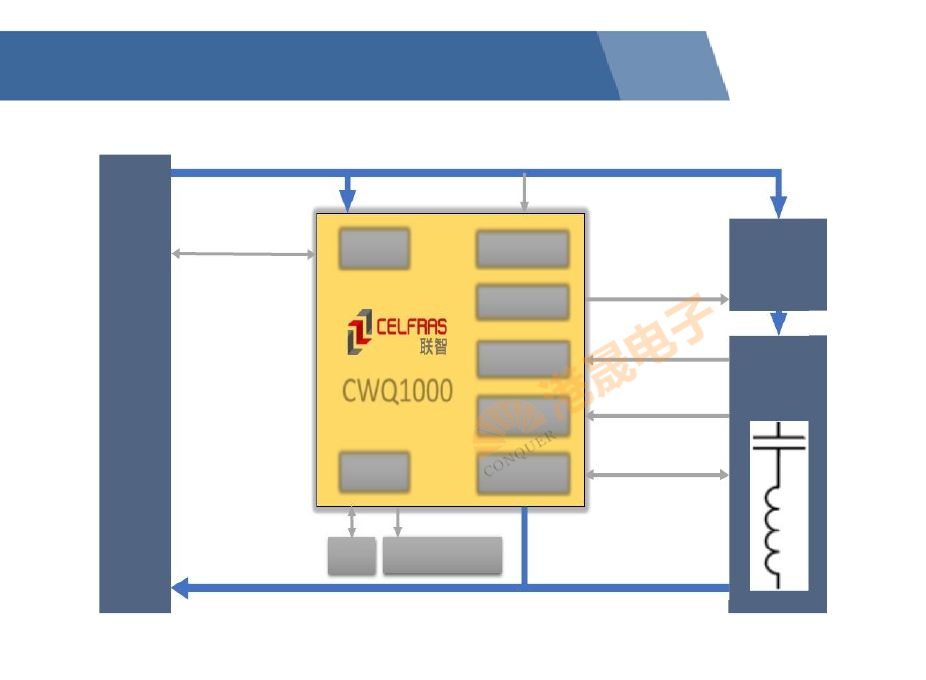

CWQ1000 Series 方案電氣框圖（ SoC)
VBUS
QC2.0/QC3.0
AFC
I/O
Current Sense
MOSFETDriver
VoltageSense
Q Factor
Measurement
Communication
Full Bridge
LC Resonant
Circuit
Flash
LED / Fan / Buzzer
GND
CWQ1000 Series 產品優勢
優勢及特點
■ 功率放大器電源路徑不使用 DC/DC ，電力傳輸效率高，外部部件個數少
■ 同時支持 5V, 9V, 12V 工作電壓
■ 內置的低失調運算放大器具備零漂自校正
■ 內置 MOS Driver 具備死區可變
■ 針對負載自適應調整的特性
■ 能量轉化效率方面，該方案則達到了業內領先水平
■ 極大減少了設計以及調試難度
■ 生產成本大大降低
發射器產品對比
聯智
SOC
方案提供更優的能效轉換
Company
產品名稱
規格
輸出功率 (Max)
輸出電壓范圍
系統效率
通信方式
FOD
ADC 分辨率
Digital Core
Package Size (mm²)
聯智
CELFRAS
CWQ1000
WPC 1.2.4
15W
4.5 ~ 21V
93%
ASK / FSK 2-Way
O
12 bit
32bit ARM Cortex M0
5 x 5 QFN
ID*
公司
P9240A
WPC 1.2
15W
4.5 ~ 21V
92%
ASK / FSK 2-Way
O
12 bit
32bit ARM Cortex M0
5 x 5 QFN

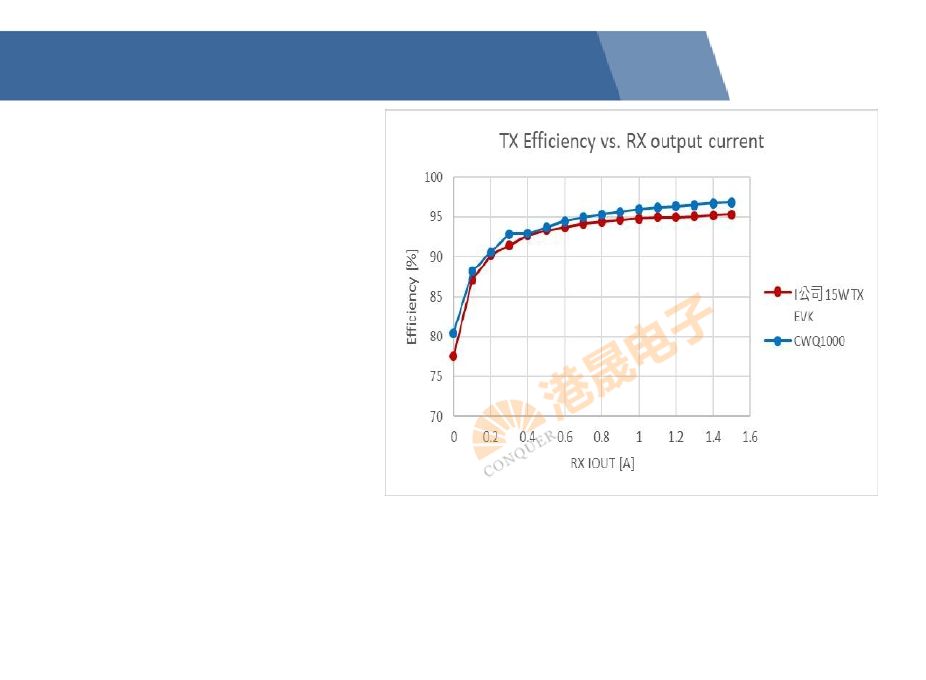

CWQ1000 15W EPP 測試 & 效率結果
測試物品：
發射器
1. ID* 公司 EPP Tx EVK ( 紅曲線）
2. 聯智 CWQ1000 Demo ( 藍曲線）
接收器： IDT P9221-R 15W Rx EVK
測試結果：
如右圖曲線
聯智的電力傳輸效率比 ID* 公司高 2%

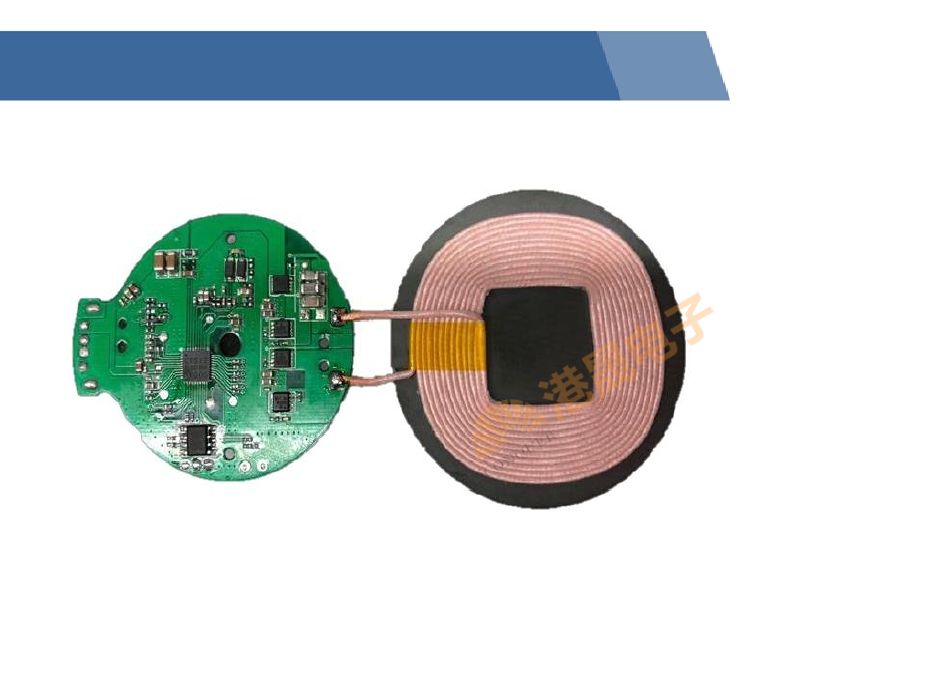

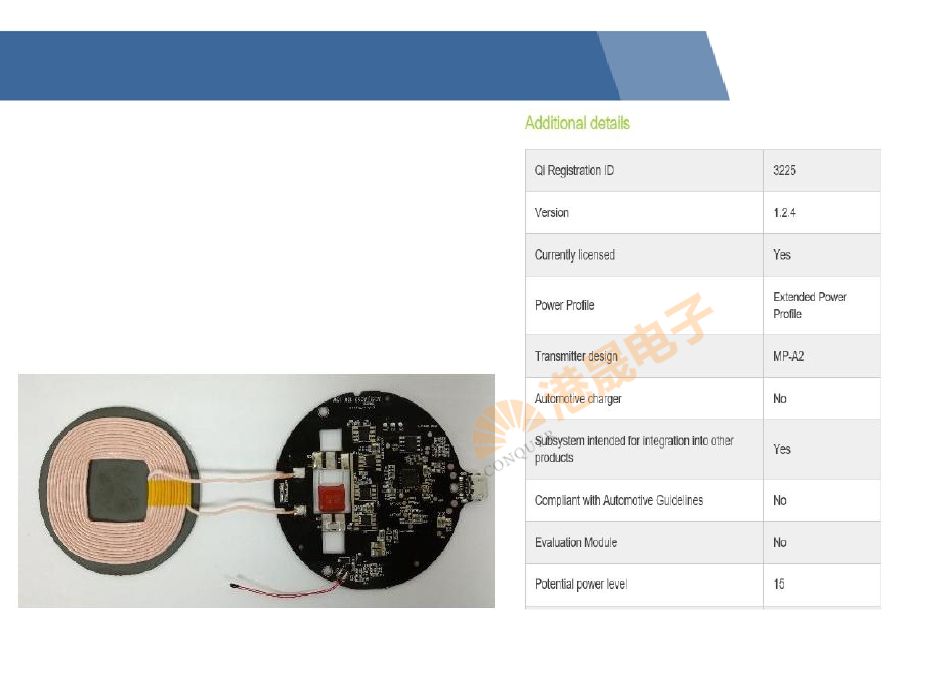

CWQ1000 方案參考 PCBA 模組（實物圖）
硬件設計更 簡 潔
WPC Qi 1.2.4 BPP / EPP 標準認證

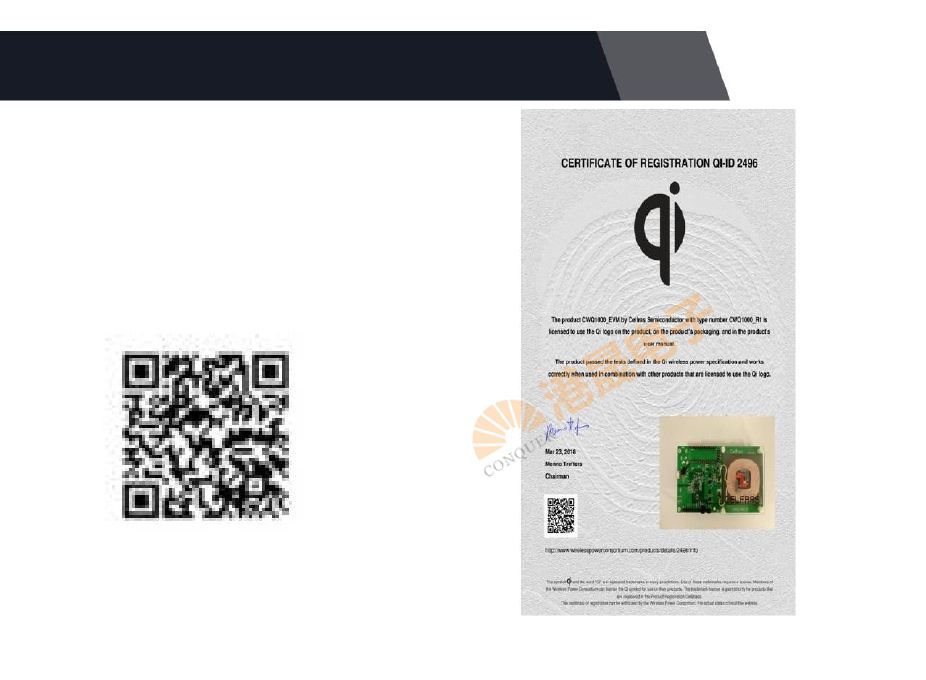

CWQ1000 DEMO Qi EPP 認證信息
Qi 注冊編號： 3225
Qi 版本： 1.2.4
網址：
https://www.wirelesspowerconsortium.com/products/
details/3225/wireless-charger-module
無線充電發射器： Qi EPP 15W 認證
主控芯片：聯智
CWQ1000
功率概況：
EPP (Extended Power Profile)
發射器設計：
MP-A2
功率水平：
15W
Additional details
Qi EPP 認證產品（部分）
Tx EPP 認證占 WPC EPP Tx 認證總量 22% 以上 （ 至 2018.7 ）
3989 (iLuv, iAD8X15VEBK)
4079 (DNS, AC75L4C)
3988 (iLuv, iAD8X15ULBK)
3617 (GADMEI, W1P)
3591 (maxell, WP-PD40**)
3987 (iLuv, iAD8X15BSBK)
3985 (mWorks!, 24628)
3984 (Echogear, EGA-PQC1-B1)
3837 (DEPPA, 24002)
3838 (Verbatim, VKR15WWC03)
3835 (DNS, AC51800LZ)
以上信息來自無線充電聯盟（ WPC ）官網
3225 (DNS, WD15WLZ)
3671 (AVGO, AC52800LZ)
3670 (FUJ:TECH, QI-02)
3669 (Trust, 22900)
3290 (Sandstrom, S615WC18)
3291 (FUJ:TECH, AC52-15W)
3242 (Tzumi, 5751)
3232 (Sandstrom, S15WC18)
3112 (Verbatim, VKR15WWC05)
3113 (3SIXT, 3S-1047)
2496 (Celfras Semiconductor, CWQ1000_R1)
方案規格
項目
充電標準
輸入協議及功率
輸入電壓
輸出功率
充電高度
產品認證
線圈類型
保護功能
工作溫度
CWT-500 方案 A11
Qi BPP
5W
5V
5W (Max)
3-8mm
CE / FCC / KC / Qi BPP
A11 線圈模組
過流、過壓、過熱、異物檢測
-30-85 ℃
CWT-1000 方案 A11
Qi BPP / 定制化私有快充協議
QC2.0 / QC3.0 / AFC ， 15W
5V / 9V
10W (Max)
3-8mm
CE / FCC / KC / Qi BPP
A11 線圈模組
過流、過壓、過熱、異物檢測
-30-85 ℃
CWQ-1000 方案 MP-A2
Qi EPP / 定制作私有快充協議
QC2.0 / QC3.0 / AFC ， 20W
5V / 9V /12V
15W (Max)
3-8mm
CE / FCC / KC / Qi EPP
MP-A2 線圈模組
過流、過壓、過熱、異物檢測
-30-85 ℃
參考應用
Qi BPP 方案
輸入電壓 ：
5V / 9V
Support QC2.0/3.0 、
Support Samsung AFC
輸出功率：
Qi BPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： A11 (6.3uH)
參考應用
EPP
方案
輸入電壓 ：
5V / 9V / 12V
Support QC2.0/3.0 、
Support Samsung AFC
輸出功率：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A2 (10uH)

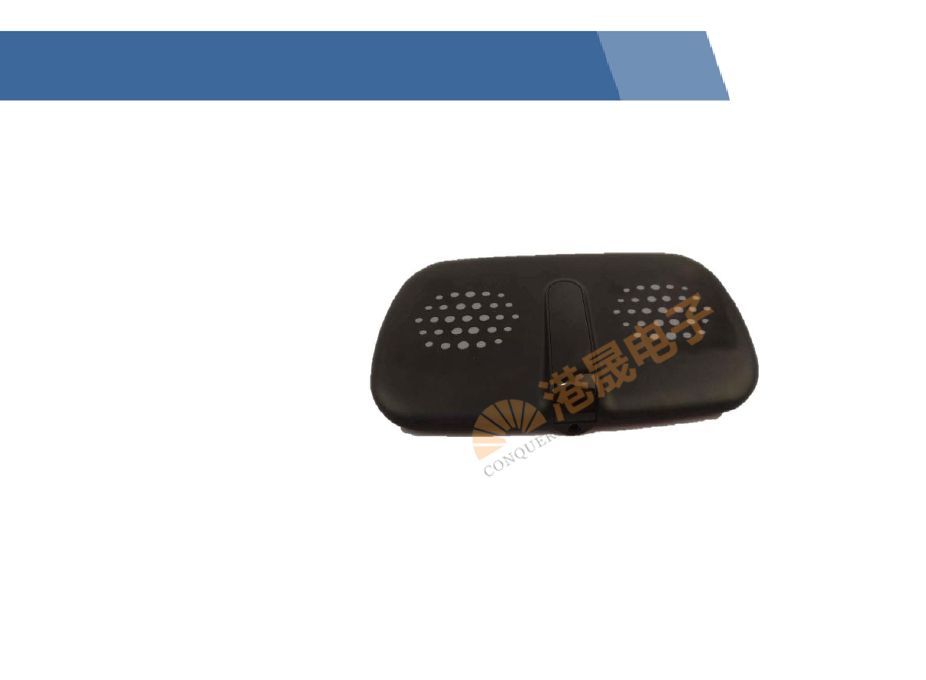

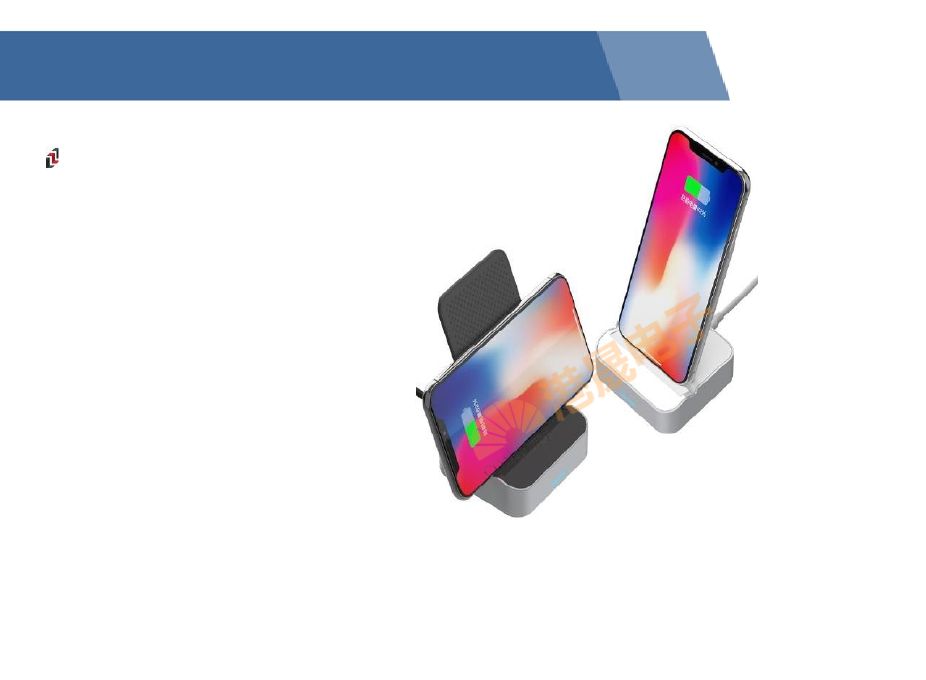

參考應用
多發射器方案
輸入電壓 ：
DC 12V 3A
輸出功率：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A2 (10uH) * 2
方案特色
支持同時充兩臺或多臺手機
參考應用

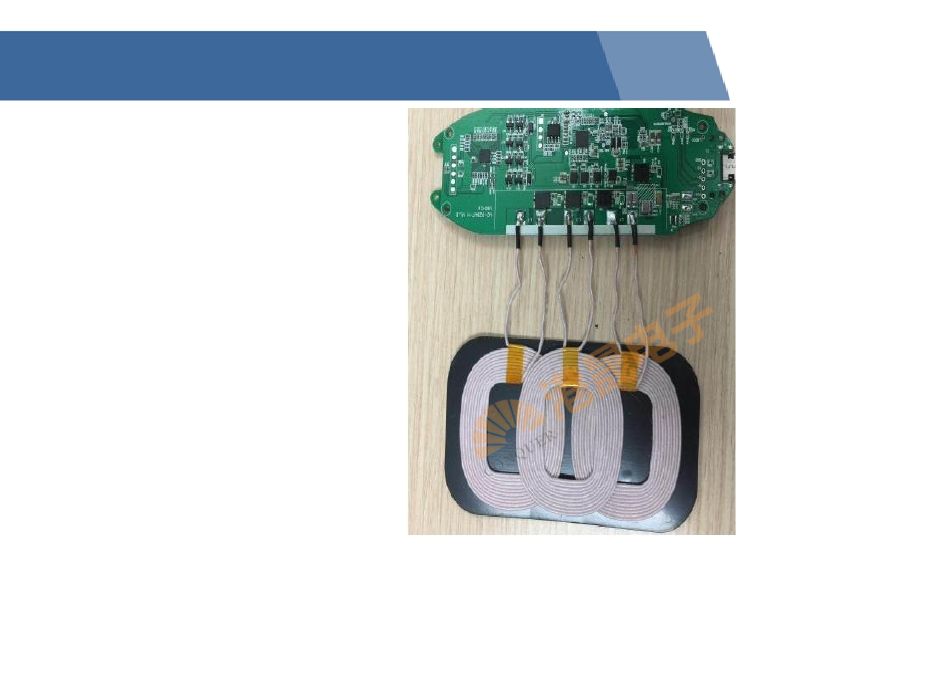

Qi BPP 雙、三線圈方案
輸入電壓 ：
5V / 9V
Support QC2.0/3.0 、
Support Samsung AFC
輸出功率 ：
Qi BPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： A28
參考應用
Qi EPP 三線圈方案
輸入電壓 ：
5V / 12V
Support QC2.0/3.0 、
Support Samsung AFC
輸出功率 ：
Qi BPP / EPP
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Other Customized Fast Charge
Coil ： MP-A8
參考應用

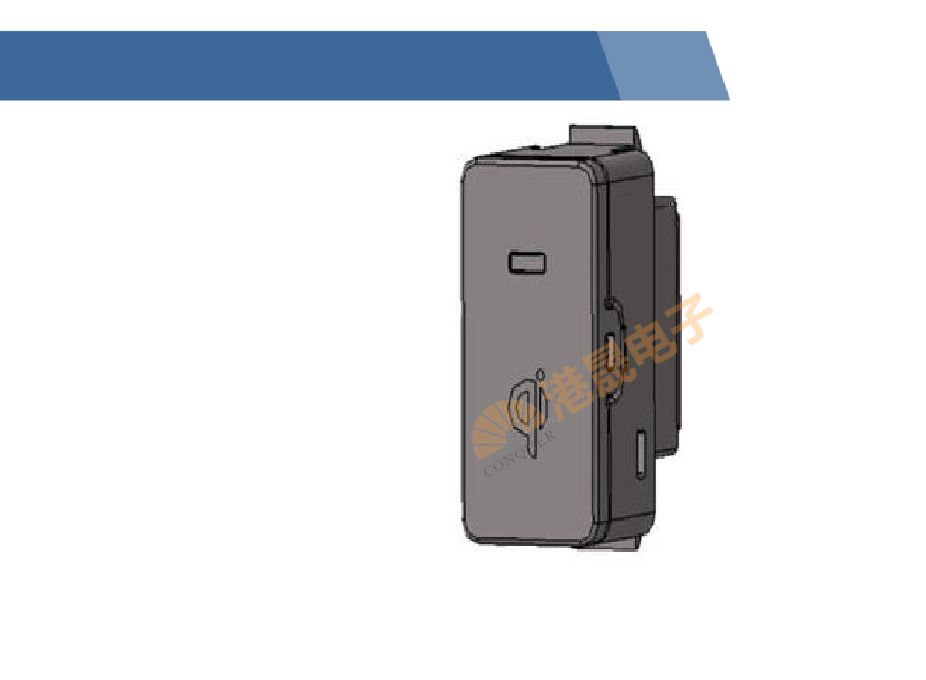

車載無線充電方案
芯片組：
CWT-1500 & CWM-1500
工作電壓 ：
12V （支持車端輸入電壓 9-16V ，）
輸出功率 ：
Qi BPP 5W
Qi EPP 15W
Apple Fast Charge 7.5W
Samsung Fast Charge 10W
Coil ： MP-A8
保護功能：
過流、過壓、過熱、異物檢測
參考應用

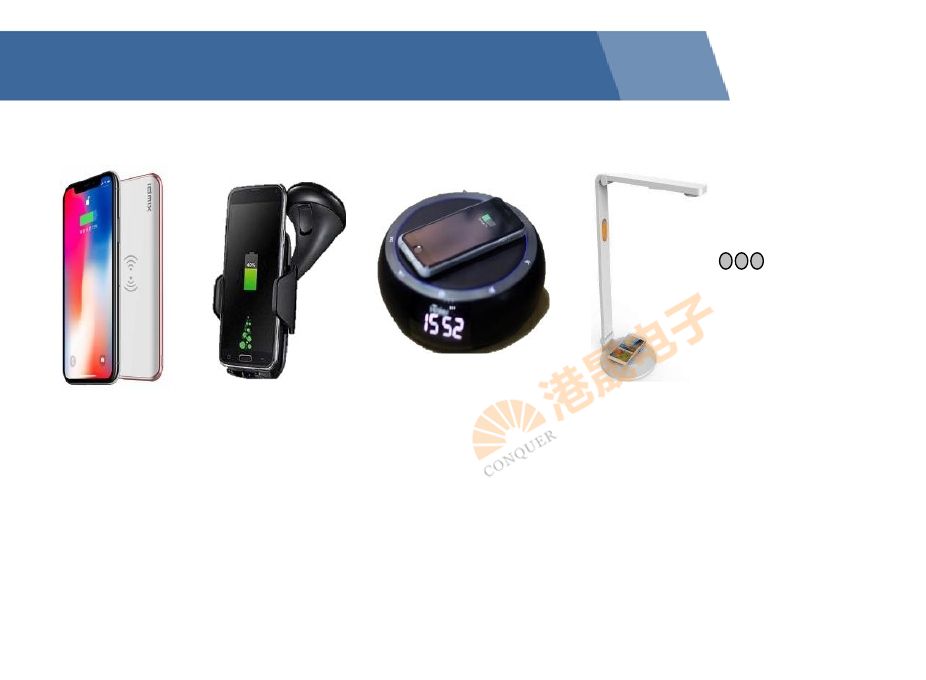

其它定制化應用
無線充電移動電源
車載無線充電
無線充電多功能音響
無線充電臺燈

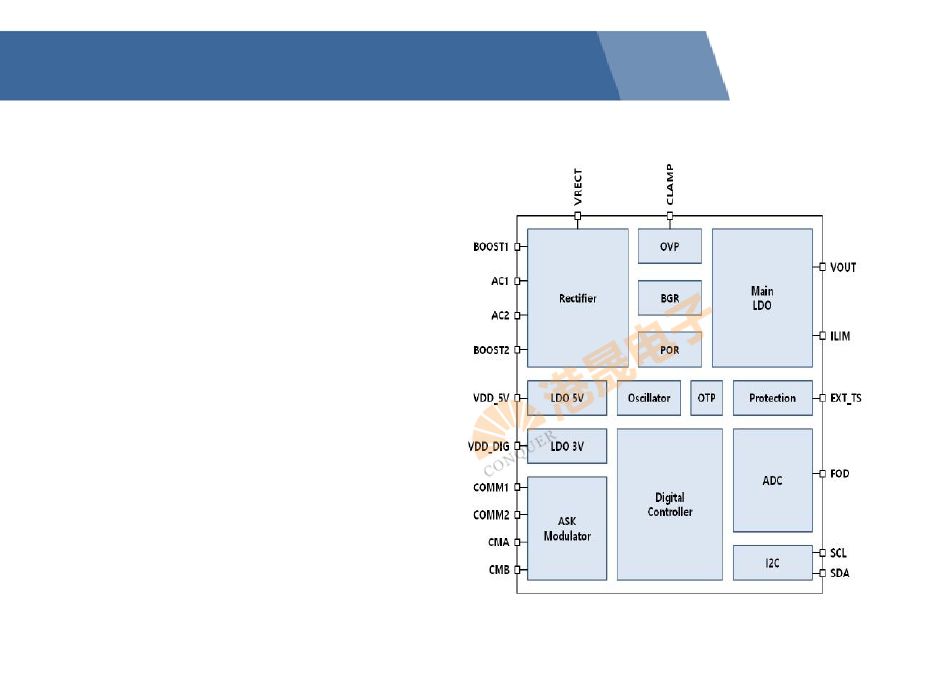

無線充接收器： CWQ1100 Series 芯片概述
產品
型號： CWQ1100
封裝： WLCSP 2.64mm x 3.94mm
& QFN （ 6mm X 6mm 40pin ）
產品特征
支持 WPC Qi1.2.4 BPP/EPP 及私有協議
支持最大 15W 輸出功率
整體體統效率高達 90%
集成高效率同步整流器
內部保護電路 ( 過壓 / 流保護 , 熱關機， NTC 溫度檢測）
集成接收功率計算實現 FOD
雙向信道通訊（ FSK 調制， ASK 解調）

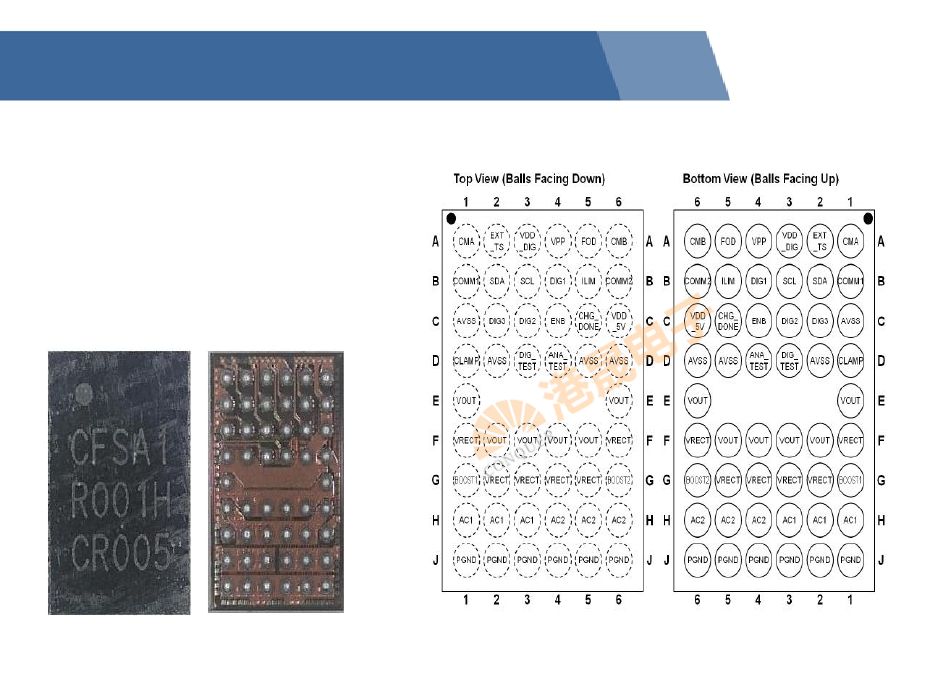

無線充接收器： WLCSP 封裝
產品信息
型號
CWR 500W ： 5W (5V/1A),
CWR 1000W ： 10W (5V/2A or 9V/1.1A)
CWQ 1100 ： 15W (9V/1.67A)
封裝： WLCSP (2.64mm x 3.94mm, 0.4mm pitch)

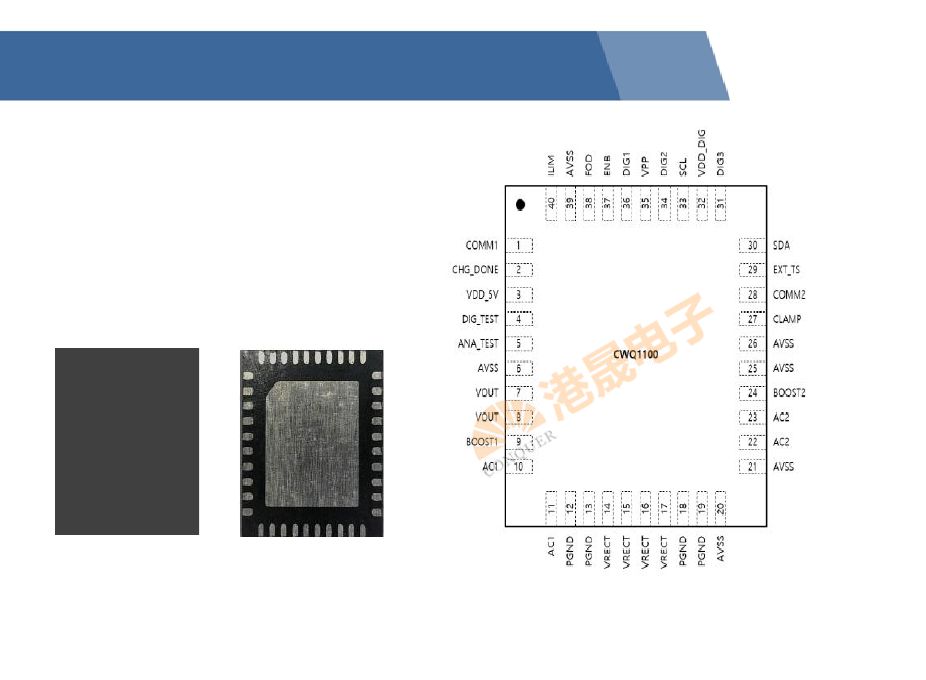

無線充接收器： QFN 封裝
產品信息
型號
CWR 500Q ： 5W (5V/1A),
CWR 1000Q ： 10W (9V/1.1A)
封裝： QFN
(40-pin 6mm x 6mm, 0.5 mm pitch)

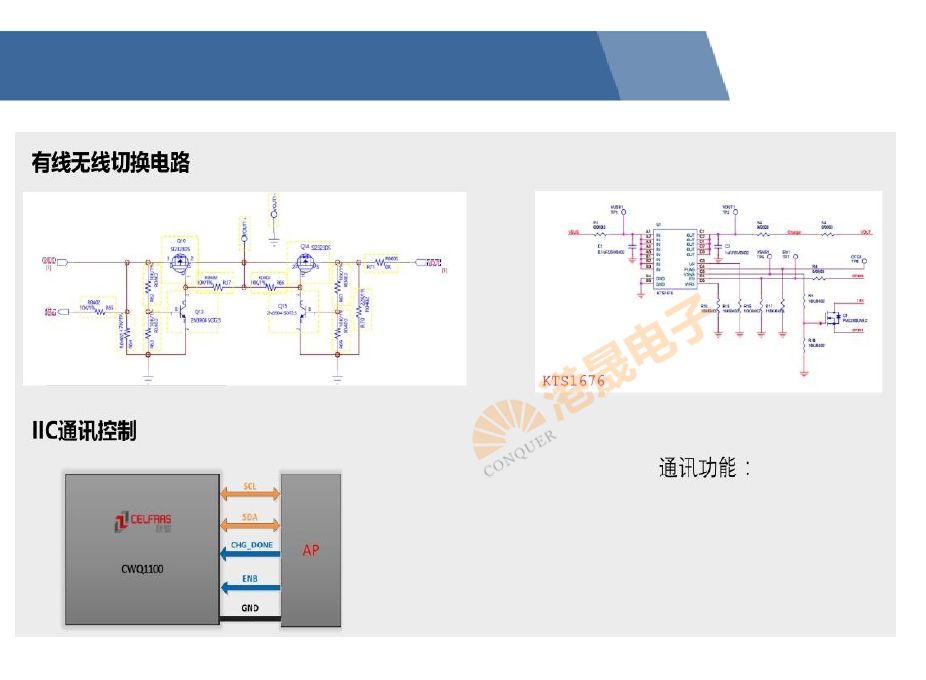

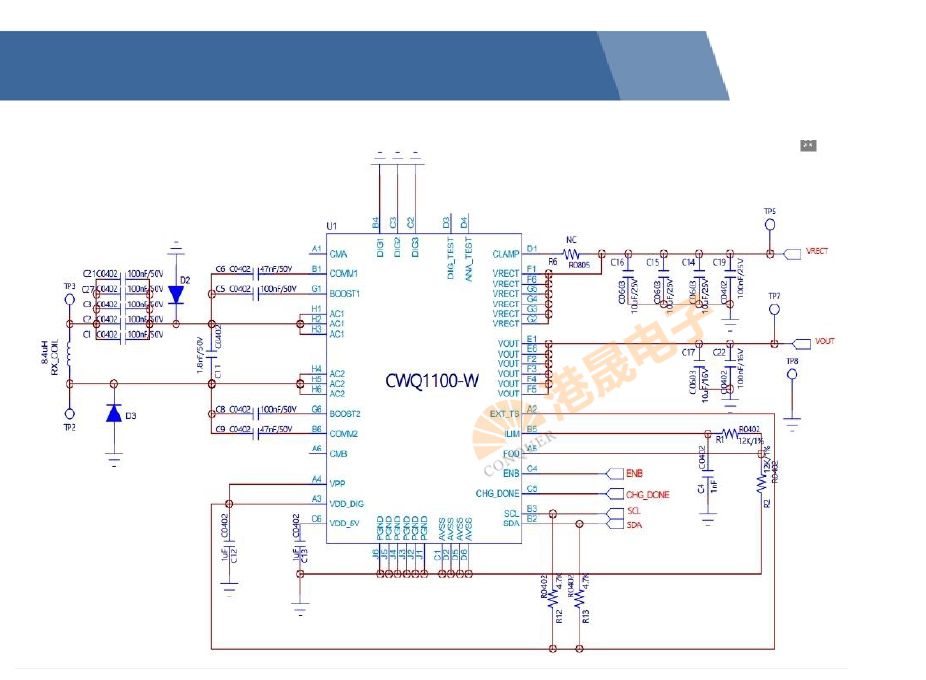

CELFRAS
CWQ1100
Reference Design
總器件數量： 28pcs ；最小占板面積： 12*12mm ；最大器件高度： 1mm

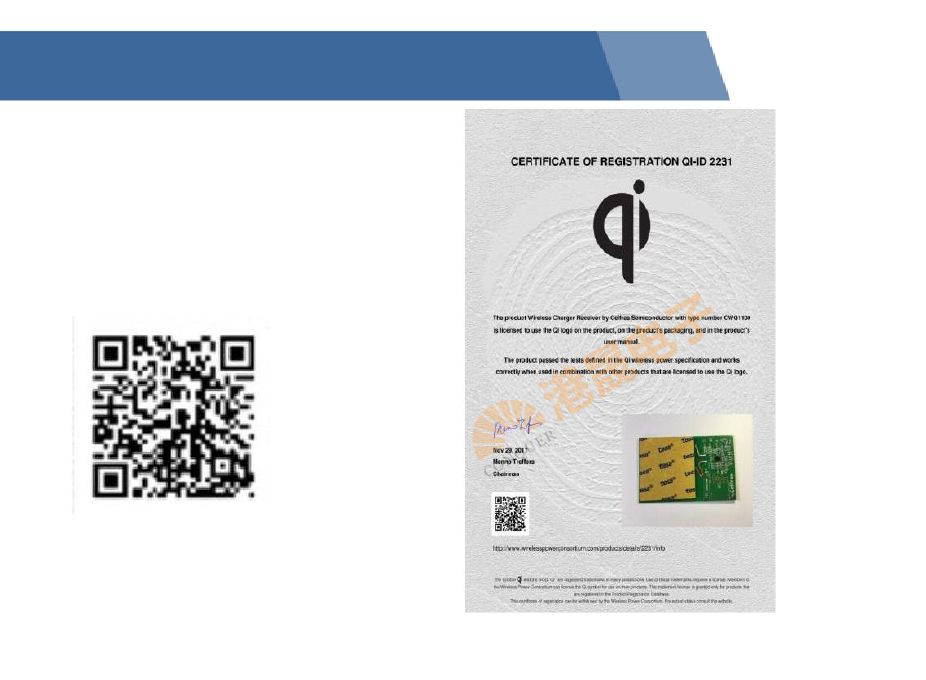

無線充電接收器： Qi EPP 15W 認證
主控芯片：聯智
CWQ 1100
功率概況：
EPP (Extended Power Profile)
功率水平：
15W
Additional details

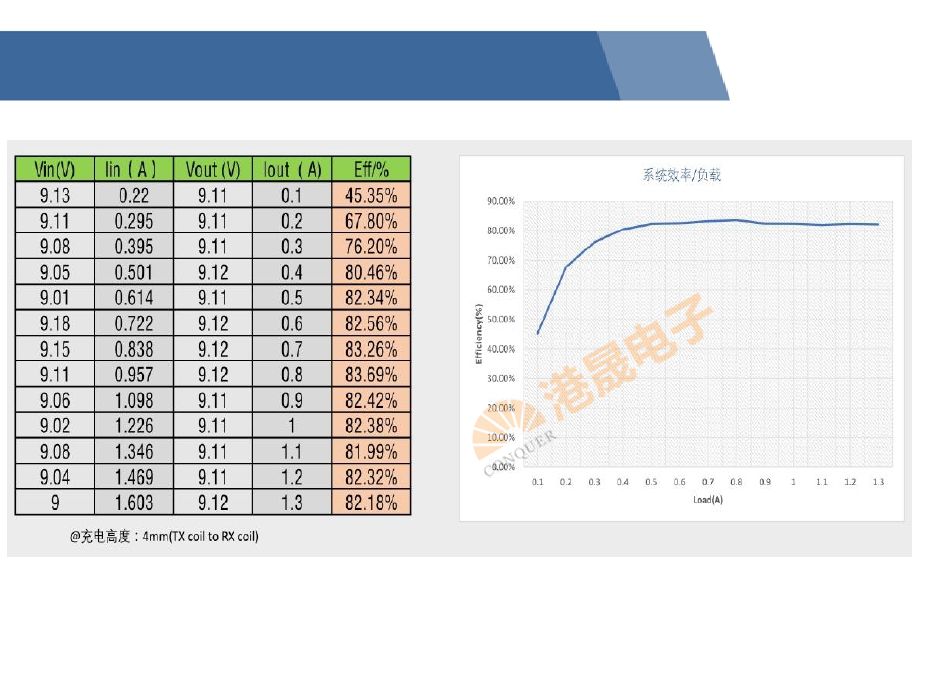

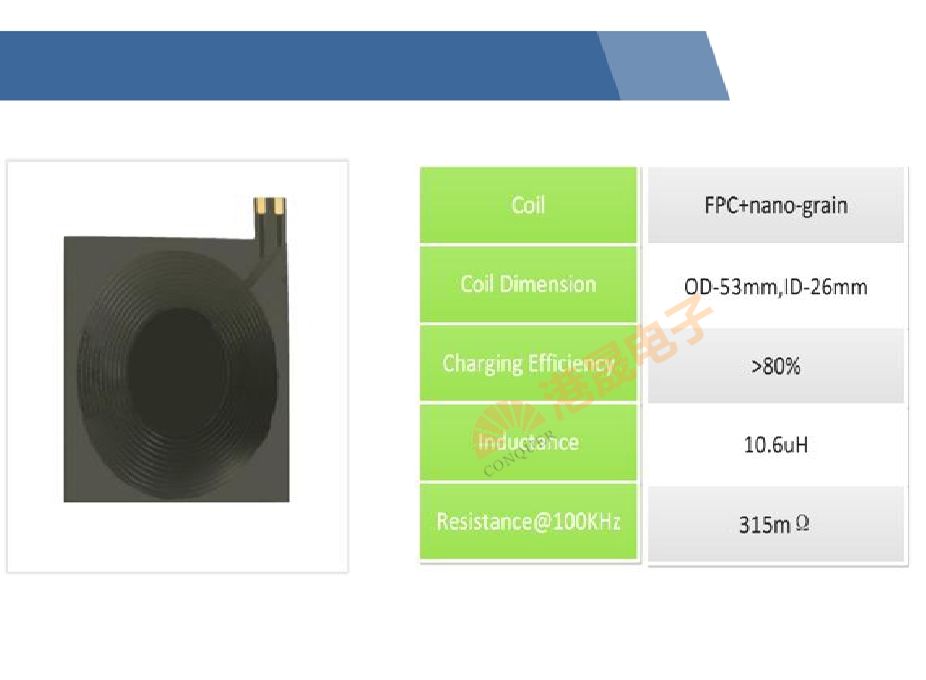

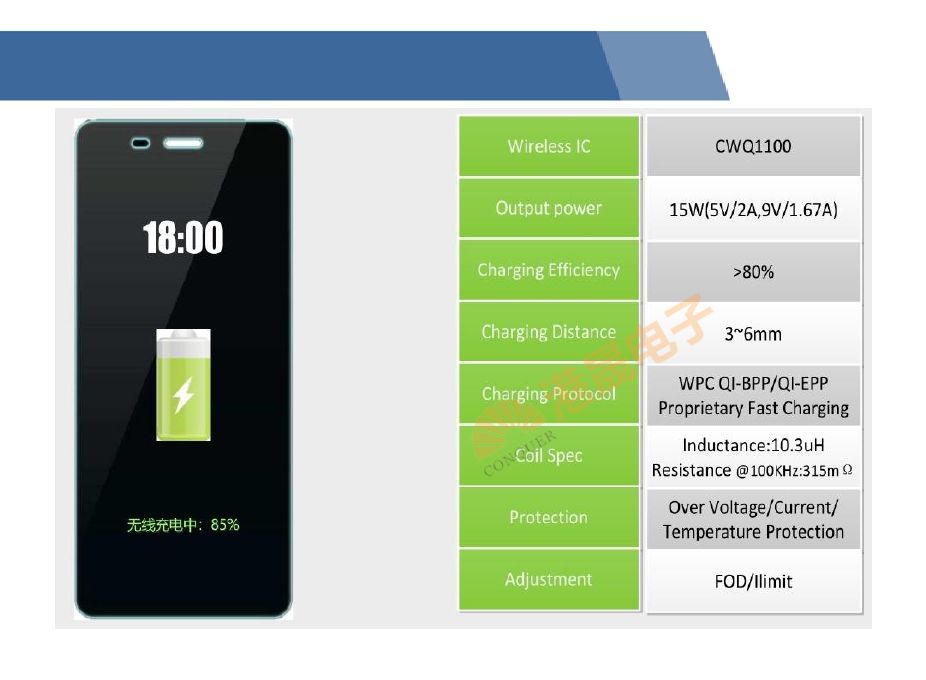

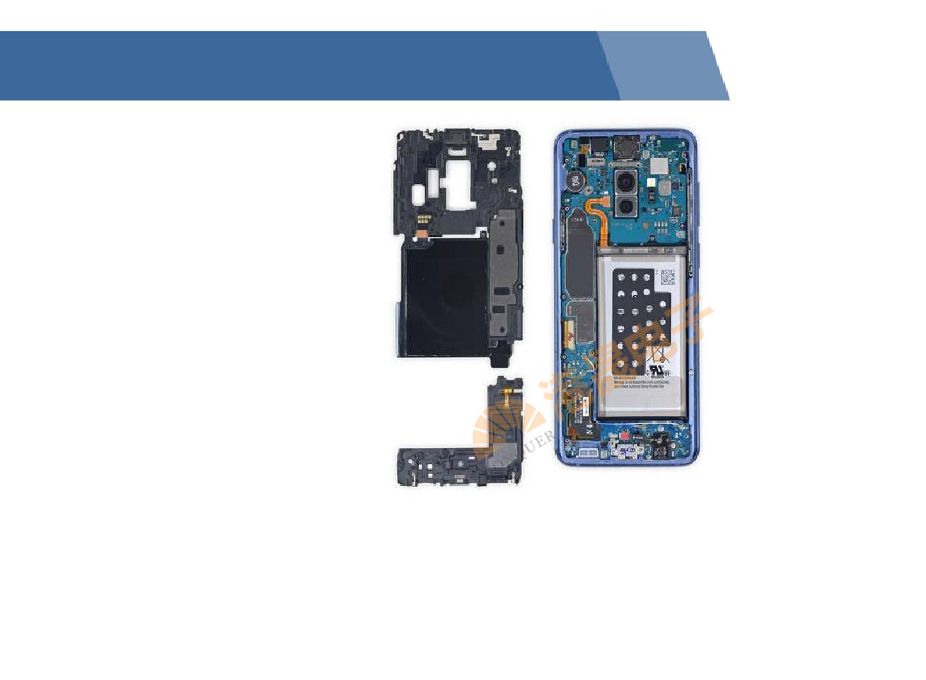

無線充接收器：應用
IC: CWQ1100 （
WLCSP)
輸出功率 : 10W (9V 1.1A)
充電效率 : > 80%
充電協議 : Qi BPP / EPP
充電距離 : 3mm-10mm
保護機制 :
過壓保護
過流保護
過熱保護
異物檢測 (FOD)
無線充接收器：應用
IC: CWQ1100 （
QFN)
輸出功率 : 5W (5V 1.0A)
輸出效率 : > 80%
充電協議 : Qi BPP
充電曲線 : 3mm-10mm
保護機制 :
過壓保護
過流保護
過熱保護
異物檢測 (FOD)

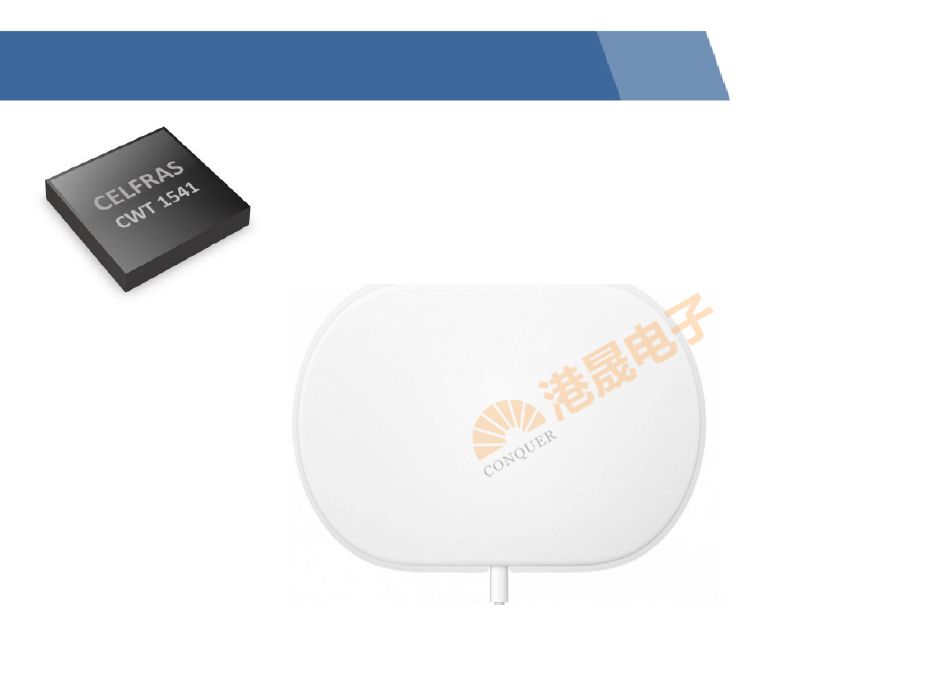

Tx 新品
CWT-1541
多路驅動，一芯四驅
多線圈專用 SOC ，極簡優化

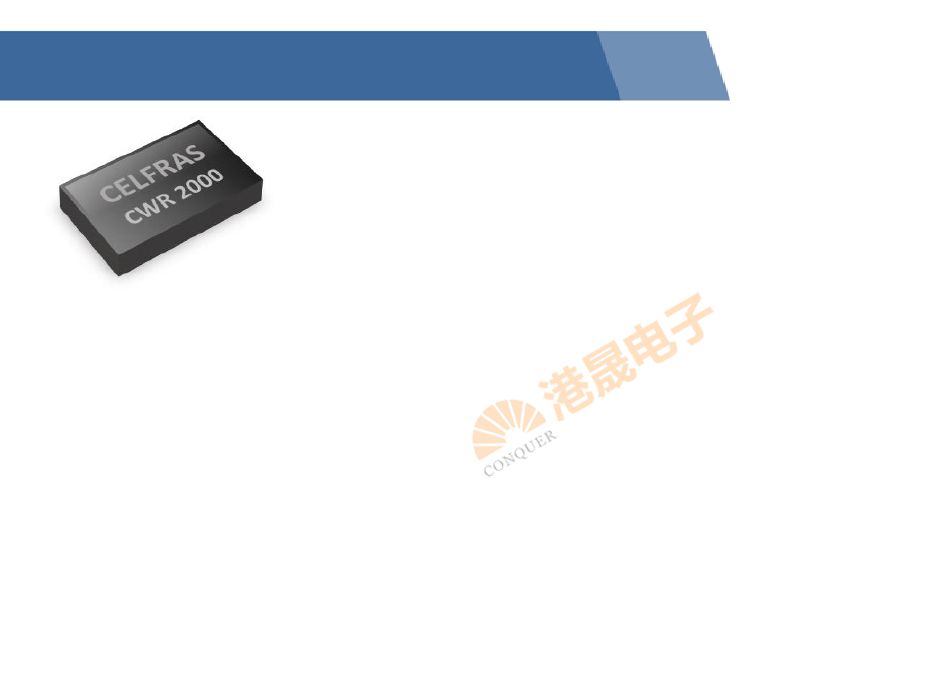

Rx 新品
CWR-2000
PIN-TO-PIN IDT9221
集成 MTP ，固件靈活更新
敬請期待！
Transmitter Road Map
Power
15W
10W
<5W
CWQ-1000 (A) & CWM-1500
(MP-A8)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4(3-Coil)
·QC2.0 /QC3.0 /AFC
·5V/12V Input
·BPP /EPP /7.5W /10W
CWT-1500 & CWM-1500
(MP-A8)
·Automotive (Non AEC-Q100)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4 (3-Coil EPP)
·BPP /EPP /Private Protocol
·9-16V input
·15W Max
CWT-1541
MP-A8
·SoC 15W Wireless Charger
·Multi Coil
CWQ-1000 (A)
(MP-A2)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·QC 2.0 /QC 3.0 /AFC
·5V /9V /12V Input
·BPP /EPP /7.5W /10W output
CWT-1502
·SoC 15W Wireless Charger
·Fixed frequency and voltage regulator
CWT-1041
A28A
·SoC 10W Wireless Charger
·Multi Coil
CWT-1000
(A11)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·QC 2.0 /QC 3.0 /AFC
·5V /9V Input
·BPP /7.5W /10W output
CWT-1000 & CWM-1500
(A28)
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4 (2-Coil)
·QC 2.0 /QC 3.0 /AFC
·5V /9V Input
·BPP /7.5W /10W
CWT-1002
·SoC 10W Wireless Charger
·Fixed frequency and voltage regulator
CWT-500
·SoC Wireless Charger
·ARM M0
·WPC 1.2.4
·5V Input
·BPP Output
Wearable
·SoC Wireless Charger
·ARM M0
·5V Input
·3W Output
CWM-510
·5W Solution
·WPC 1.2.4
·5V Input
·BPP Output
·MP: Oct, 2018
CWT-541
A28A
·SoC 10W Wireless Charger
·Multi Coil
Released
Development
Available Now
CY18 3Q
CY18 4Q
CY19 1Q
Receiver Road Map
Power
CWR-1100
(WLCSP)
CWR-1510
(WLCSP)
15W
·
·
·
·
·
WPC 1.2.4 EPP
4.5V ~ 12V
Output: 15W or 2A Max
Qi BPP / EPP
Package: 2.64*3.94 WLCSP
·
·
·
·
·
WPC 1.2.x EPP
15W Max
Qi BPP / EPP / Private Protocol
Integrated MTP
Package: 2.64*3.94 WLCSP
CWR-1000
(WLCSP)
CWR-1010
(WLCSP)
10W
·
·
·
·
·
WPC 1.2.4
4.5V ~ 9V
10W or 1.5A Max
Qi BPP / EPP
Package: 2.64*3.94 WLCSP
·
·
·
·
·
WPC 1.2.x EPP
10W Max
Qi BPP / EPP / Private Protocol
Integrated MTP
Package: 2.64*3.94 WLCSP
CWR-500
(QFN)
CWR-510
(QFN)
<5W
·WPC 1.2.4
·5V / 5W
·Qi BPP
·
·
·
·
WPC 1.2.x
5W Max
Qi BPP Integrated MTP
Package: 5*5 QFN
Released
Development
Available Now CY18 3Q CY18 4Q CY19 1Q
聯智無線充電芯片總結
|
產品 |
型號 |
規格 |
封裝 |
線圈 |
功率 |
認證 |
協議 |
日程 |
|
5W |
10W |
15W |
BPP |
EPP |
BPP |
EPP |
蘋果快充 |
三星快充 |
E/S |
M/P |
|
發射芯片 |
CWT-500 |
無線充電發射SOC方案，單線圈用 |
QFN5X5 |
A11A |
O |
|
|
O |
|
O |
|
|
|
現在 |
現在 |
|
CWT-1000 |
無線充電發射SOC方案，單線圈用 |
QFN5X5 |
A11A |
O |
O |
|
O |
|
O |
|
O |
O |
現在 |
現在 |
|
CWQ-1000 |
無線充電發射SOC方案，單線圈用 |
QFN5X5 |
MP-A2 |
O |
O |
O |
|
O |
O |
O |
O |
O |
現在 |
現在 |
|
CWT-1002 |
無線充電發射SOC方案，單線圈用，定頻調壓 |
QFN5X5 |
未定 |
O |
O |
|
O |
|
O |
|
O |
O |
18年10月 |
19年1月 |
|
CWT-1502 |
無線充電發射SOC方案，單線圈用，定頻調壓 |
QFN5X5 |
未定 |
O |
O |
O |
|
O |
O |
O |
O |
O |
18年10月 |
19年1月 |
|
CWT-541 |
無線充電發射SOC方案，多線圈用(支持四線圈) |
QFN6X6 |
A28A |
O |
|
|
O |
|
O |
|
|
|
18年10月 |
19年1月 |
|
CWT-1041 |
無線充電發射SOC方案，多線圈用(支持四線圈) |
QFN6X6 |
A28A |
O |
O |
|
O |
|
O |
|
O |
O |
18年10月 |
19年1月 |
|
CWT-1541 |
無線充電發射SOC方案，多線圈用(支持四線圈) |
QFN6X6 |
MP-A8 |
O |
O |
O |
|
O |
O |
O |
O |
O |
18年10月 |
19年1月 |
|
接收
芯片 |
CWR-500 |
無線充電接收SOC方案，Qi標準ASIC |
QFN6X6 |
N/A |
O |
|
|
O |
|
O |
|
|
|
現在 |
現在 |
|
CWR-1000 |
無線充電接收SOC方案，Qi標準ASIC |
WLCSP |
N/A |
O |
O |
|
O |
O |
O |
O |
|
|
現在 |
現在 |
|
CWQ-1100 |
無線充電接收SOC方案，Qi標準ASIC |
WLCSP |
N/A |
O |
O |
O |
O |
O |
O |
O |
|
|
現在 |
現在 |
|
CWR-510 |
無線充電接收SOC方案，Qi標準ASIC包括MCU |
QFN5X5 |
N/A |
O |
|
|
O |
|
O |
|
|
|
19年1月 |
19年4月 |
|
CWR-1010 |
無線充電接收SOC方案，Qi標準ASIC包括MCU |
WLCSP |
N/A |
O |
O |
|
O |
O |
O |
O |
|
O |
19年1月 |
19年4月 |
|
CWR-1510 |
無線充電接收SOC方案，Qi標準ASIC包括MCU |
WLCSP |
N/A |
O |
O |
O |
O |
O |
O |
O |
|
O |
19年1月 |
19年4月 |
|
配套
芯片 |
CWM-510 |
無線充電發射MCU方案，單線圈用 |
QFN4X4 |
A11 |
O |
|
|
|
|
O |
|
|
|
現在 |
18年10月 |
|
CWM-1500 |
多線圈控制MCU，38GPIO |
QFN5X5 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
現在 |
現在 |
|
CWP-1500 |
無線充電發射端擴大器，4MOS集成 |
QFN4X4 |
N/A |
O |
O |
O |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
現在 |
19年1月 |
|
Sale.
